Un ventilator industrial va răci o cameră? Fapte la nivel de motor, matematica fluxului de aer și cecuri de cumpărare

Un ventilator industrial va răci o cameră? Răspunsul într-o singură linie

Da, un ventilator industrial va răci o cameră și, de obicei, o va face cu o fracțiune din electricitatea de care are nevoie un aparat de aer condiționat. Ceea ce se schimbă nu este temperatura aerului, ci viteza cu care căldura părăsește pielea umană. Într-un atelier de 6 m x 5 m x 3,5 m, un ventilator axial de 750 mm care se mișcă cu aproximativ 18.000 m3/h îi face pe oameni să lucreze confortabil la un termometru de perete de 30 de grade Celsius, o temperatură la care aerul încă se simte apăsător în câteva minute.

Limita merită precizată clar înainte de orice altceva: ventilatoarele mișcă căldura, nu o distrug. Dacă camera este etanșă și ventilatorul este singura mașină care funcționează în interiorul ei, pierderile proprii ale motorului adaugă căldură aerului. Chiar și atunci, măsurat la persoană, un ventilator dimensionat corespunzător oferă încă un câștig de confort simțit de aproximativ 3 până la 5 grade Celsius. De aceea, atelierele, halele de ambalare, căile de încărcare, cabinele de sudură și culoarele depozitelor sunt răcite mai întâi prin mișcarea aerului și apoi prin refrigerare.

Trei numere decid dacă răspunsul pentru camera ta este da sau nu: viteza aerului care ajunge efectiv la oameni, numărul de schimburi de aer pe oră și umiditatea relativă. Împingeți primul peste 1 m/s și al doilea peste 10 ACH, iar în majoritatea climatelor uscate sau temperate un ventilator industrial va suporta întreaga sarcină de răcire singur.

Cum aerul în mișcare produce un efect de răcire asupra pielii umane

Răcirea confortabilă de la un ventilator este construită pe două căi fizice care funcționează în același timp. Prima este convecția. În aerul liniștit, coeficientul de transfer de căldură convectiv pe pielea umană este de aproximativ 3 până la 4 W/m2K. Ridicați viteza aerului la 2 m/s și urcă la aproximativ 8 până la 12 W/m2K. Pe o suprafață a corpului de aproximativ 1,8 m2, această diferență este echivalentul a câteva sute de wați de căldură suplimentară care părăsește corpul în fiecare oră.

A doua cale este evaporarea. Transpirația care se evaporă elimină aproximativ 2.400 kJ pe litru. Aerul în continuare captează un micro-strat saturat de umiditate pe piele, așa că transpirația rămâne acolo fără a face nimic. Aerul în mișcare înlocuiește acel strat continuu, iar corpul pierde căldură printr-un traseu care nu are deloc de-a face cu temperatura aerului.

Ce spun standardele despre viteza ridicată a aerului

ASHRAE Standard 55 tratează viteza ridicată a aerului ca pe o strategie legitimă de confort. Cu mișcarea aerului controlată de ocupanți, temperatura de confort acceptabilă într-un spațiu poate fi crescută cu aproximativ 2,5 până la 3 grade Celsius la aproximativ 1,2 m/s de viteză a aerului și mai mult la viteze mai mari. În termeni practici, aceasta înseamnă că o podea a fabricii care altfel ar avea nevoie de refrigerare mecanică la 28 de grade Celsius poate rămâne productivă la 31 de grade Celsius odată ce aerul se mișcă corespunzător.

Lanțul contează mai mult decât ventilatorul

Motor, lama, viteza aerului, confort. Lanțul este la fel de puternic ca punctul său cel mai slab. Un motor de înaltă eficiență care antrenează o lamă slab înclinată produce zgomot fără aruncare. O lamă bine proiectată, acționată de un motor care își pierde viteza sub sarcină, produce primele cinci minute confortabile și următoarele cinci ore dezamăgitoare. Când cumpărătorii întreabă de ce un ventilator de 750 mm îl depășește pe altul cu aceeași putere pe plăcuță, acest lanț este în mod normal răspunsul.

De ce termometrul nu se mișcă: echilibrul termic în interiorul unei încăperi închise

Fiecare watt de electricitate consumat de un ventilator devine în cele din urmă căldură în interiorul clădirii. Un ventilator industrial de 1,1 kW este, prin urmare, și un încălzitor de 1,1 kW, aproximativ 3.750 BTU/h. Într-o încăpere etanșă, fără cale de evacuare, acea energie se acumulează, iar temperatura aerului poate crește cu 0,5 până la 1,5 grade Celsius în primele două ore de funcționare, chiar dacă ocupanții se simt mai rece.

În momentul în care ventilatorul este folosit pentru evacuarea aerului, imaginea se răstoarnă. Aerul cald părăsește încăperea, aerul din exterior sau din coridor îl înlocuiește, iar temperatura reală scade. Un aranjament echilibrat de aprovizionare și extracție stabilizează această scădere în loc să o lase în derivă. Acesta este motivul pentru care același ventilator poate fi un dispozitiv de confort într-o instalație și un veritabil dispozitiv de control al temperaturii în alta.

Citiți tabelul din punctul de vedere al persoanei care stă în fluxul de aer, nu din punctul de vedere al senzorului de pe perete. Un termometru raportează ce conține camera. Un corp uman raportează ceea ce experimentează. Ambele lecturi sunt corecte și ambele descriu lucruri diferite.

Flux de aer matematic: CFM, volumul camerei și schimbările de aer pe oră

Calculul dimensionării este suficient de scurt pentru a fi făcut pe hârtie. În unități metrice, debitul de aer necesar în m3/h este egal cu volumul camerei în m3 înmulțit cu schimbările de aer țintă pe oră. În unitățile imperiale, CFM necesar este egal cu volumul camerei în picioare cubi, înmulțit cu schimbările de aer, împărțit la 60.

Luați o sală de 10 m x 8 m x 4 m. Volumul este de 320 mc. La 10 schimbari de aer pe ora ventilatorul trebuie sa se miste cu 3.200 mc/h, la 20 ACH trebuie sa se miste cu 6.400 mc/h, iar la 30 ACH trebuie sa se miste cu 9.600 mc/h. Pentru o zonă de producție ocupată cu activitate ușoară, 15 până la 25 ACH este banda obișnuită. Depozitarea fără oameni înăuntru tolerează mult mai puțin.

Intervalele tipice ale fluxului de aer în funcție de clasa de ventilator

Distanța de aruncare contează la fel de mult ca și volumul. Un ventilator de podea axial bun de 750 mm împinge un jet de aer coerent cu aproximativ 15 până la 25 m înainte ca viteza să scadă sub 0,5 m/s. Dincolo de această distanță, aerul încă se mișcă, dar nu mai simte că se răcește. Dacă capătul îndepărtat al unei hale de 40 m are nevoie de confort, două ventilatoare care lucrează în aceeași direcție bat un ventilator mai mare îndreptat spre peretele îndepărtat.

Ce tip de ventilator se potrivește cărei camere

Clasele de ventilatoare nu sunt interschimbabile, iar nepotrivirea apare de obicei fie ca bani irositi, fie ca aer irosit. Un ventilator de pardoseală de mare viteză, care vizează un tavan scăzut al depozitului, pur și simplu amestecă aerul fierbinte asupra oamenilor de dedesubt. O unitate de tavan liniștită într-o zonă de sudură nu extrage nimic.

Pentru încăperile în care oamenii stau la câțiva metri de fluxul de aer, o unitate axială cu o lamă bine echilibrată și un motor cu condensator este alegerea practică. Pentru un culoar de rafturi lung de 60 m, un ventilator de tavan mare cu palete lente și un motor cu acționare directă fără angrenaje câștigă atât zgomot, cât și energie.

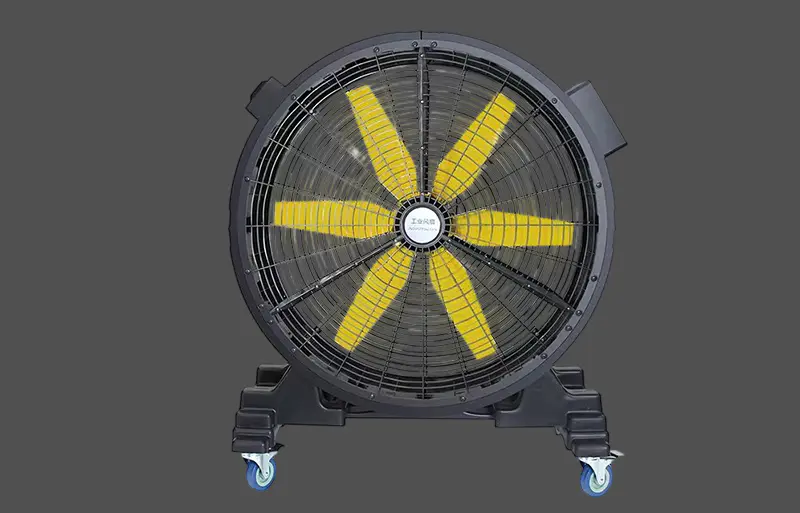

Ventilator industrial pentru aburire și răcire din seria ZP Ventilator de aburire mobil pentru turnătorii la cald, ferme și locuri în aer liber; atomizarea centrifugă și un rezervor mare răcesc zonele deschise în care aerul condiționat nu este practic. Vizualizare produs →

Motorul din interiorul ventilatorului decide dacă se răcește cu adevărat

Cumpărătorii compară cifrele debitului de aer de pe etichetă și deschid rar carcasa motorului. Aici se află adevărata diferență. Două ventilatoare pot mișca același volum de aer în prima zi și pot diverge dramatic până în luna a șasea, deoarece stabilitatea vitezei, creșterea termică și calitatea rulmenților trăiesc toate în interiorul motorului.

Consecința practică este simplă: un motor EC sau trifazat care își menține turația împotriva creșterii temperaturii ambientale menține jetul de aer stabil pe tot timpul schimburilor. Un motor cu stâlp umbrit din același cadru încetinește încet pe măsură ce se încălzește, iar efectul de răcire de pe podea dispare liniștit fără ca nimeni să observe de ce. Designerii care plănuiesc echipamente de ventilație lucrează de obicei de la motor spre exterior, nu cu lama spre interior.

Producem peste 10 milioane de motoare pe an pentru mașini de spălat, hotă, aparate de aer condiționat, ventilatoare și aplicații de ventilație, iar proiectele de ventilatoare care satisfac utilizatorii finali sunt aproape întotdeauna cele în care curba motorului a fost potrivită cu curba de sarcină a lamei în faza de desen. Echipamentul de ventilație forțată trăiește sau moare pe acel meci. Echipe care specifică motoare ventilatoare la începutul unui proiect, în general, petreceți mai puțin timp rezolvând plângerile privind fluxul de aer slab ulterior.

Ventilator industrial versus aer condiționat: sarcină, cost și confort

Ventilatoarele și refrigerarea rezolvă diferite probleme, iar compararea lor numai în funcție de temperatură produce o achiziție greșită. Comparația care contează acoperă ce face fiecare sistem într-o cameră, cât costă funcționarea și cât de bine se descurcă cu praful, fumul și ușile deschise.

Aranjamentul hibrid este de obicei cel mai inteligent: un ventilator industrial transportă sarcina generală de confort pe un volum mare, în timp ce o zonă mai mică cu aer condiționat se ocupă de camerele de control al calității, băncile electronice sau niștele serverelor unde temperatura și umiditatea trebuie menținute în limitele toleranțelor. Această împărțire menține cheltuielile de capital concentrate acolo unde de fapt schimbă producția afacerii.

Răcire prin evaporare: atunci când aerul în mișcare nu este suficient

Există o linie de demarcație clară. Sub aproximativ 50% umiditate relativă, un răcitor prin evaporare scade temperatura reală a aerului cu 5 până la 12 grade Celsius, deoarece apa absoarbe căldură latentă pe măsură ce se evaporă în fluxul de aer. Peste 65% umiditate, aceeași mașină adaugă umiditate și nu oferă aproape nimic. Un ventilator, dimpotrivă, se comportă constant în ambele condiții, deoarece nu se bazează niciodată pe evaporarea în aerul camerei.

Pentru atelierele uscate din interior, unitățile mobile de evaporare cu motoare EC oferă cel mai apropiat lucru de aer condiționat autentic fără agent frigorific și pot fi rulate din compartiment în compartiment pe măsură ce munca se schimbă. Pentru zonele de coastă umede, decizia ar trebui să rămână cu mișcarea aerului și ventilația de evacuare, refrigerarea fiind rezervată doar pentru încăperile critice.

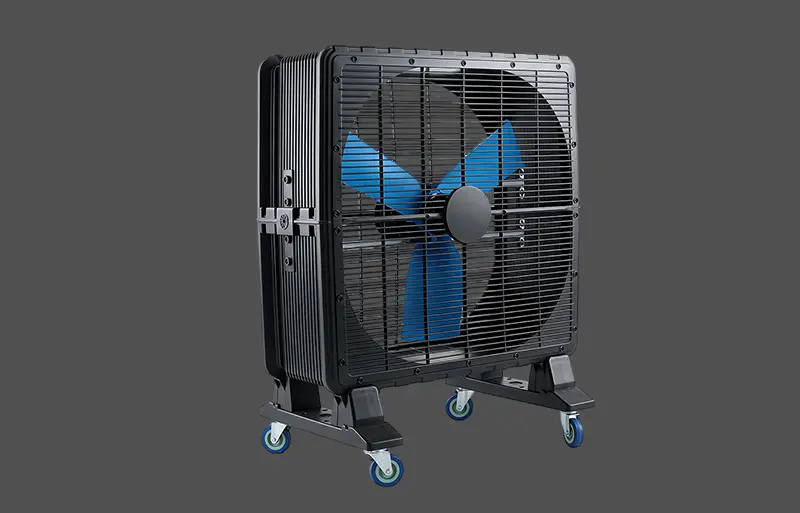

Răcitor de aer prin evaporare industrial mobil cu motor EC Furnizează 10.000 m³/h printr-o lamă de 650 mm și un motor EC, cu control cu 7 viteze și roți pentru răcirea de la un loc la altul în ateliere. Vizualizare produs →

Două detalii de design separă o unitate de evaporare bună de una mediocră: zona tamponului în raport cu fluxul de aer și dacă motorul își menține viteza pe măsură ce tamponul se încarcă cu praf și sol mineral. Un tampon mai mare la o viteză frontală mai mică saturează aerul mai eficient, iar un motor EC stabil la viteză menține livrarea constantă pe parcursul întregului sezon de utilizare.

Lista de verificare a mărimii: nouă numere de adunat înainte de a cumpăra

Cumpărătorii care adună aceste nouă cifre înainte de a contacta un furnizor rareori ajung să aibă un ventilator greșit.

1. Lungimea, lățimea și înălțimea camerei, astfel încât volumul poate fi calculat în metri cubi.
2. Modelul de ocupare, inclusiv dacă oamenii stau în fluxul de aer sau lucrează la bănci fixe.
3. Surse interne de căldură în kilowați, inclusiv prese, cuptoare, seturi de sudură și încărcătură de iluminat.
4. Schimbări țintă de aer pe oră pentru nivelul de activitate, în mod normal 10 până la 30 pentru zonele de lucru ocupate.
5. Intervalul de umiditate relativă de-a lungul anului, care decide dacă răcirea prin evaporare este viabilă.
6. Sursă de alimentare disponibilă, monofazată sau trifazată și dacă o unitate cu viteză variabilă este acceptabilă.
7. Plafon de zgomot în dB(A) la cea mai apropiată poziție ocupată, măsurat sau estimat.
8. Constrângeri de montare, cum ar fi grosimea peretelui, structura tavanului, distanța dintre ferme și spațiul liber pentru stivuitor.
9. Ciclul de funcționare în ore pe zi și zile pe an, care stabilește durata de viață necesară a motorului și clasa de rulmenți.

Dați aceste nouă răspunsuri oricărui furnizor de fani competent și selecția se restrânge imediat la doi sau trei candidați. Treci peste ele și conversația devine o serie de presupuneri care se termină de obicei într-un ventilator de podea supradimensionat și un manager de șantier nemulțumit.

Reguli de plasare și instalare care decid rezultatul

Două ventilatoare identice instalate la doi metri unul de celălalt în poziții diferite pot produce niveluri de confort care diferă prin dimensiunea întregului ventilator. Poziția decide dacă aerul ajunge la oameni, dacă scurtcircuita înapoi la admisie și dacă motorul funcționează fierbinte.

• Așezați ventilatorul astfel încât jetul său de aer să traverseze zona ocupată la înălțimea corpului, nu deasupra înălțimii capului.
• Păstrați o distanță de cel puțin 1,5 până la 2 m în fața admisiei pentru a evita turbulențele și zgomotul.
• Ventilatoarele de evacuare ar trebui să tragă aer prin încăpere, nu să sufle aer în ea, astfel încât căldura și fumul să părăsească clădirea.
• Furnizați o cale de aer de machiaj de cel puțin 80 la sută din zona de extracție, sau ventilatorul se va opri împotriva presiunii negative.
• Evitați montarea unui ventilator de perete în care aerul de ieșire este imediat atras înapoi printr-o fereastră din apropiere.
• Pentru hale lungi, aranjați două sau trei ventilatoare în serie de-a lungul culoarului, mai degrabă decât o unitate mare la un capăt.
• Păstrați motoarele departe de căldura radiantă directă de la cuptoare și cuptoare sau reduceți clasa de izolație și grăsimea pentru rulmenți în consecință.
• Utilizați suporturi flexibile sau plăcuțe de cauciuc unde vibrațiile suportate de structură ar putea ajunge într-un acoperiș ușor.

Aplicațiile de extragere sunt cele mai sensibile la calitatea instalării. Un ventilator de perete destinat pentru eliminarea fumului trebuie să depășească presiunea statică de la jaluzele, conductele și grilajele murdare, iar sarcina este suportată în întregime de motor. Unitati construite cu motoare ventilatoare industriale de evacuare evaluate pentru funcționare continuă și echipate cu protecție termică supraviețuiesc acestor condiții mult mai bine decât ansamblurile de uz general împrumutate dintr-un design de uz casnic.

Zgomot, vibrații și calitate a rulmenților

Zgomotul este cel mai frecvent motiv pentru care o instalație funcțională este oprită. Acesta provine din trei surse care trebuie tratate separat: zgomotul vârfului lamei, zgomotul electromagnetic al motorului și vibrațiile lagărului sau structurale.

Nota de echilibru este determinantul liniștit aici. Un rotor de ventilator echilibrat până la un dezechilibru rezidual strâns va funcționa fără probleme la 1.400 rpm și va dura ani de zile. Același rotor cu o toleranță de echilibru mai slabă transmite vibrațiile în rulmenți, console și panouri de acoperiș, iar uzura rezultată apare mai întâi ca zgomot măsurat la 3 m.

Umiditate, surse de căldură și cicluri de funcționare sezoniere

Răcirea de vară este ciclul de funcționare evident, dar ventilatoarele industriale sunt adesea selectate pentru ventilație pe tot parcursul anului, iar asta schimbă specificațiile motorului. Condensul în interiorul carcasei motorului în timpul variațiilor de temperatură de primăvară și toamnă atacă rezistența izolației și grăsimea rulmenților. Motoarele impermeabile complet închise, cu protecție IP55 sau mai mare, sunt răspunsul corect pentru spălătorii, zonele de procesare a alimentelor, spălătoriile auto și zonele de coastă.

Densitatea sursei de căldură schimbă, de asemenea, echilibrul. O cameră cu 30 kW de căldură instalată pentru mașini are nevoie de un flux de aer extras real, nu de recirculare, deoarece un ventilator care doar agită aerul va livra în cele din urmă aer mai cald înapoi persoanelor care au nevoie de ușurare. Ca regulă generală, fiecare kilowatt de încărcare termică internă necesită aproximativ 300 m3/h de aer exterior pentru a menține camera la câteva grade de mediu în condiții temperate.

Alimentare, control viteză și protecție electrică

Monofazat 220 până la 240 V la 50 sau 60 Hz acoperă majoritatea ventilatoarelor industriale portabile și montate pe perete, cu modele de funcționare a condensatorului care oferă un cuplu de pornire fiabil pe o sursă standard de alimentare. Sursele trifazate peste aproximativ 1,5 kW au mult mai mult sens pentru instalațiile fixe, deoarece motorul este mai mic, mai rece și mai ușor de protejat.

Controlul vitezei merită atenție înainte de cumpărare, mai degrabă decât după. Motoarele PSC cu viteză atingată oferă două sau trei puncte fixe și nu pot fi reglate pe un controler triac fără supraîncălzire. Motoarele EC acceptă un semnal 0-10 V și mențin viteza selectată sub sarcină. Motoarele trifazate se comportă cel mai bine cu o unitate de frecvență variabilă adecvată setată la curba V/f corectă. Protecția termică, indiferent dacă este o legătură termică încorporată sau un releu de suprasarcină extern, ar trebui tratată ca obligatorie pentru orice ventilator care funcționează nesupravegheat.

Intervalul de întreținere și speranța de viață a motorului

Un ventilator bine specificat ar trebui să livreze între 20.000 și 40.000 de ore de funcționare înainte de primul service al rulmenților, care pentru o funcționare într-un singur schimb este undeva între opt și cincisprezece ani. Acea viață depinde aproape în întregime de trei lucruri: lubrifierea rulmenților, curățarea lamei și temperatura înfășurării.

• Gresați manșonul sau rulmenții cu bile la fiecare 2.000 până la 3.000 de ore de funcționare, dacă designul permite acest lucru.
• Curățați lamele și protecțiile trimestrial în medii cu praf, deoarece un strat de praf de 1 mm poate reduce vizibil fluxul de aer.
• Verificați anual capacitatea condensatorului pe motoarele PSC; un condensator în derivă reduce cuplul și crește temperatura motorului.
• Măsurați rezistența de izolație o dată pe an și investigați orice sub 1 megaohm.
• Înregistrați nivelul sunetului la un punct fix, deoarece o creștere de 3 dB(A) semnalează de obicei o problemă de rulment care merită rezolvată mai devreme.

Motoarele din propria noastră producție trec prin aceeași disciplină: înfășurare, lăcuire, echilibrare și testarea sarcinii finale pe fiecare unitate înainte de ambalare. Este partea cea mai puțin plină de farmec a producției de ventilatoare și partea care decide dacă un client este încă mulțumit în a cincea vară de utilizare.

Întrebări frecvente

Un ventilator industrial scade temperatura reală a camerei?

Nu de la sine într-o cameră închisă. Răcorește oamenii prin convecție și evaporarea transpirației. Temperatura camerei scade numai atunci când ventilatorul evaporă aer cald și aerul exterior îl înlocuiește sau când un răcitor prin evaporare adaugă evaporarea apei în fluxul de aer.

De cât flux de aer am nevoie pentru o cameră?

Înmulțiți volumul camerei în metri cubi cu schimbările de aer țintă pe oră. Un birou sau un atelier de 105 m3 la 20 de schimburi de aer are nevoie de aproximativ 2.100 m3/h, pe care un singur ventilator axial de 450 până la 600 mm îl poate furniza confortabil.

Este un ventilator industrial mai ieftin de rulat decât un aparat de aer condiționat?

Da, cu o marjă largă. Un ventilator de 1,1 kW care funcționează zece ore consumă aproximativ 11 kWh. O zonă comparabilă cu aer condiționat ar avea nevoie de obicei de trei sau mai multe unități cu o capacitate de răcire de 3,5 kW, iar puterea totală de intrare ar fi de câteva ori mai mare pentru același spațiu.

Un ventilator industrial poate înlocui complet aerul condiționat?

În ateliere, depozite și zone de producție semideschise, de obicei da. În încăperile care necesită temperatură, umiditate sau filtrare controlate, cum ar fi ansamblul electronicelor sau ambalajele farmaceutice, nr. Acele spații au nevoie de refrigerare mecanică indiferent de cât aer se mișcă.

Va funcționa un ventilator industrial într-o cameră închisă fără ferestre?

Va răci oamenii, dar camera se va încălzi încet din cauza pierderilor de motor și a căldurii ocupanților. Adăugarea unui grilaj de ușă, a unui perete sau a unei căi de evacuare conductă transformă același ventilator într-un dispozitiv de ventilație eficient și produce o scădere măsurabilă a temperaturii.

De ce se simte cald ventilatorul meu după o oră de alergare?

Deoarece își recirculează propria căldură plus sarcina termică internă a încăperii. Jetul de aer este neschimbat ca viteză, dar mai mare ca temperatură. Asigurarea unei căi de evacuare de cel puțin 80 la sută din suprafața de admisie elimină în mod normal problema.

Ce dimensiune ventilator industrial se potrivește unei încăperi de 30 m2?

Cu un tavan de 3 m, volumul este de aproximativ 90 m3. La 20 de schimburi de aer pe oră aveți nevoie de aproximativ 1.800 m3/h. Un ventilator de pardoseală sau de perete cu viteză mare de 450 mm acoperă atât de ușor, iar o unitate de 600 mm oferă capacitate de rezervă pentru după-amiezii fierbinți.

Ventilatoarele industriale funcționează în climă umedă?

Da, și mai bine decât răcitoarele cu evaporare, deoarece performanța lor nu depinde de evaporarea în aerul camerei. În condiții umede, strategia corectă este mișcarea aerului la nivelul ocupantului plus evacuarea electrică pentru a elimina căldura și umezeala la sursă.

Potrivirea unui ventilator la o cameră: ce să specificați și cum să comandați

O fișă de specificații utilă pentru un ventilator industrial conține șase linii: debitul de aer în m3/h la aer liber și la presiunea statică reală, tipul motorului și puterea nominală de intrare, tensiunea și frecvența de alimentare, clasa de protecție și clasa de izolație, nivelul de zgomot în dB(A) la o distanță stabilită și modul de montare. Furnizorii care pot cota toate cele șase de obicei construiesc singuri produsul.

Ventilatoare axiale pentru răcirea generală a încăperii, unități de evacuare montate pe perete pentru eliminarea fumului și a căldurii, ventilatoare centrifuge conducte pentru ventilație ascunsă și ventilatoare mari de tavan cu viteză mică pentru volume înalte formează gama practică. Alegerea corectă rezultă direct din cele nouă cifre de mărime de mai sus, nu din dimensiunea ventilatorului care s-a întâmplat să fie în promovare.

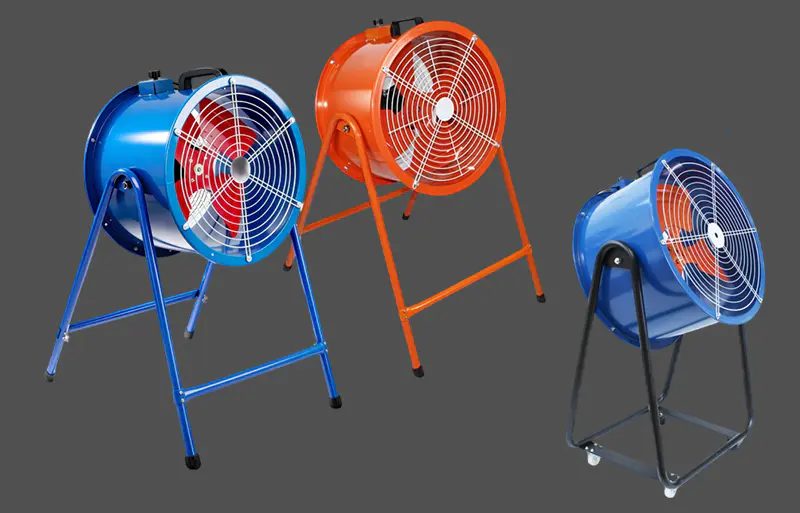

Ventilator cu flux axial post-montat pentru răcire industrială Oferă un flux de aer direcțional de la 3.000 la 24.500 m³/h cu reglare a înclinării și control opțional al vitezei fără trepte pentru ateliere și spații mari deschise. Vizualizare produs →
